鋼絲合股機系列

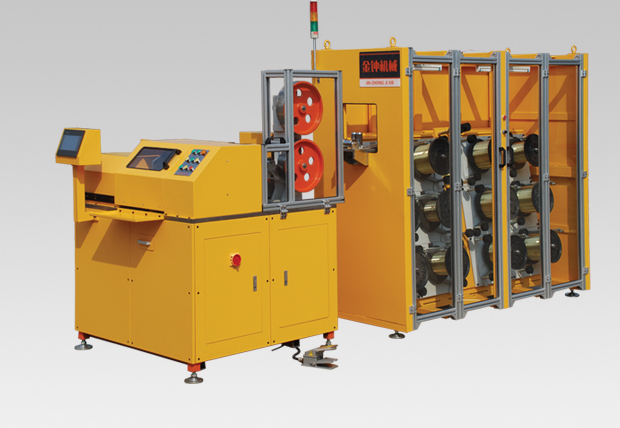

ZHG-B 系列高速鋼絲合股機



ZHG-B 系列高速鋼絲合股機
概述:

本設備是一種鋼絲編織機輔助設備,主要用于將多根鋼絲按照一定順序纏繞在鋼絲編織機機軸上供鋼絲編織機編織時使用。
ZHG-B系列合股機是我公司自行研發設計制作的第四代鋼絲合股機。

ZHG-B系列鋼絲合股機結構特點

1.收線部分采用全數字化自動控制(PLC+人機界面)。

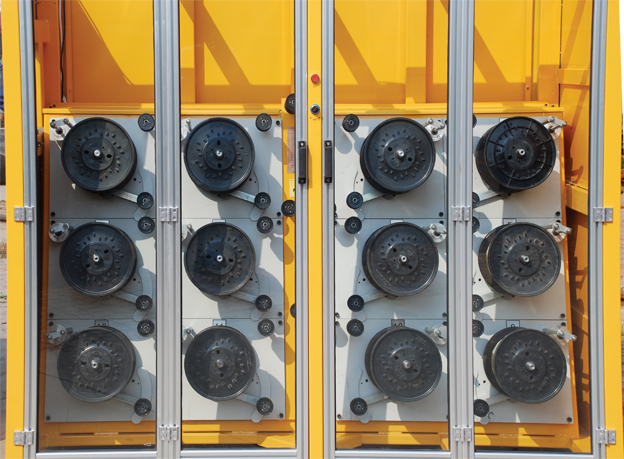

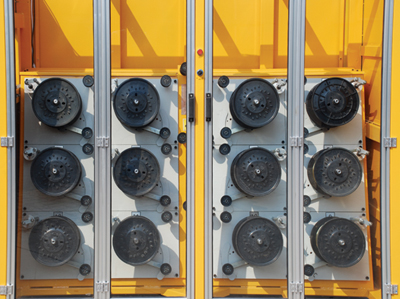

2.放線部分采用制動式放線專用電機控制放線漲力,具有放線漲力精準恒定的特點。
3.確定漲力后永久不變。
4.斷線自動停車。
5.定長收線功能。
6.三色報警燈。
7.故障提示功能。

主要技術參數:
ZHG-B系列鋼絲合股機
產品型號
收線
速度
(m/s)
收線
控制方式
放線
控制方式
線軸最大
直徑
鋼絲直徑
(mm)
合股
數量
(最大)
外形尺寸
(長×寬×高)
ZHG-B-12
10
PLC+人機界面
電氣控制
Φ180
Φ0.2-Φ0.4
12
3658×1160×1840
ZHG-B-18
10
PLC+人機界面
電氣控制
Φ180
Φ0.2-Φ0.4
18
4533×1130×1840
