鋼絲纏繞機系列

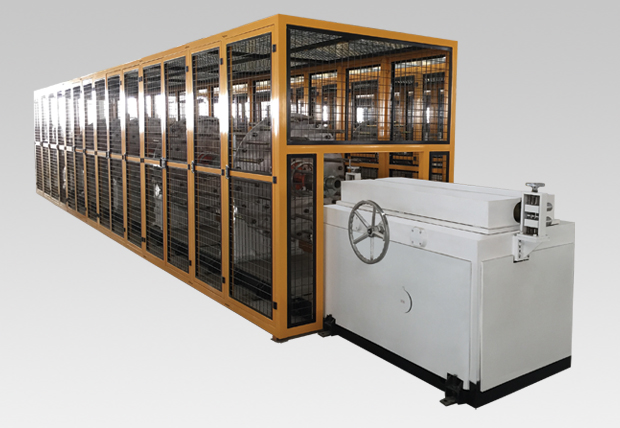

SCR系列鋼絲纏繞機




SCR系列鋼絲纏繞機
SCR系列鋼絲纏繞機性能特點:

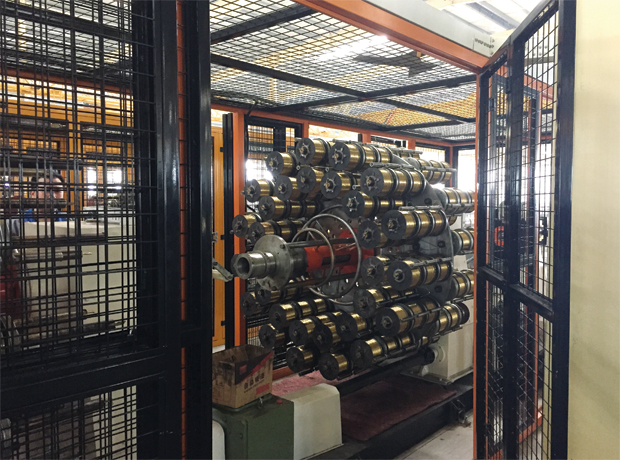

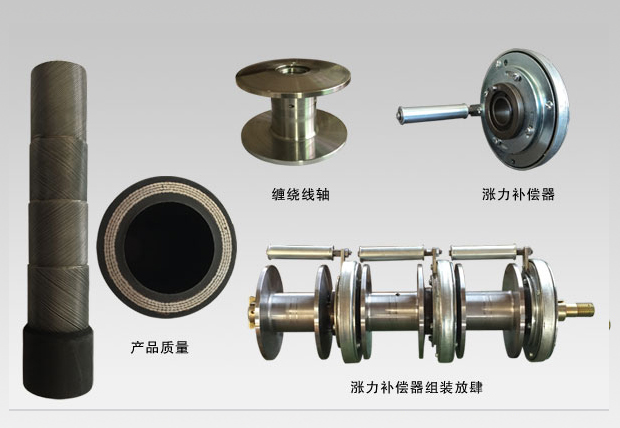

1.本機配備我公司設計的大容量滾動線軸和漲力補償器(我公司產品),實現了每根鋼絲單獨控制漲力和機下預先調整保障了每根鋼絲放線漲力一致,解決了大線軸與小線軸的漲力差,克服了纏繞旋轉離心力,提高了纏繞質量,降低了鋼絲的浪費,提高了工作效率50%以上。采用每盤行 程單獨控制的設計,使每層鋼絲纏繞時都能達到纏繞技術要求。
2.牽引機采用臥式軟壓牽引和硬齒面多變速箱設計,具有牽引力大,牽引速度平穩耐用等優點。

主要技術參數:
SCR系列鋼絲纏繞機
產品型號
纏繞
線速度
(m/min)
膠管纏繞
范圍
(m/min)
纏繞
節距
(mm)
中心
高度
(mm)
總功率
(kw)
線軸
容線量
(kg)
每盤鋼絲
根數(根)
外形尺寸
(長×寬×高)
SCR120-4S
4
Φ6~Φ25
18-110
1110
40.5
9
120
11800×1600×2200
SCR180-4S
4
Φ10~Φ51
60-220
1300
40.5
9
180
14130×1900×2400
SCR200-4S
4
Φ16~Φ64
60-220
1300
40.5
9
200
14130×1900×2400
SCR180-220-4S
4
Φ64~Φ102
140-650
1266
78
18
182
14500×2140×2336
SCR210-270-4S
5
Φ76~Φ203
140-650
1354
78
18
210
14500×2260×2494
