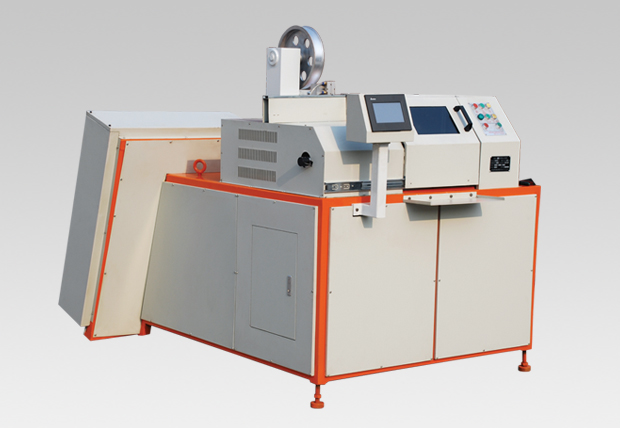

ZHG 系列數控經濟型鋼絲合股機

概述:

本設備是一種鋼絲編織機輔助設備，主要用于將多根鋼絲按照一定順序纏繞在鋼絲編織機機軸上供鋼絲編織機編織時使用。 ZHG系列鋼絲合股機是我公司自行研發設計的第三代鋼絲合股機。

ZHG系列鋼絲合股機結構特點:

1.收線部分采用全數字自動化控制（PLC+人機界面）大幅度降低了工人的操作難度，提高了排線、收線精度、同時也提高了合股質量和工作效率。

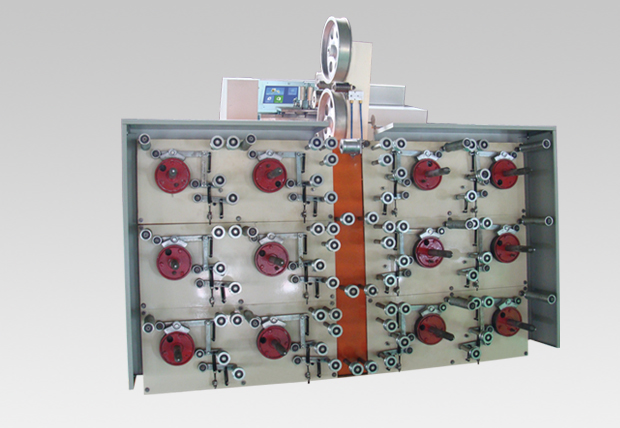

2.采用我公司自行研發設計的機械放線機構并增加機械漲力補償，使放線漲力更加均勻，提高了合股質量降低了懸垂差。
斷線自動停車。
3.定長收線功能。

主要技術參數:

ZHG數控經濟型鋼絲合股機
產品型號	主軸 轉數 (m/s)	收線 控制方式	放線 控制方式	線軸最大 直徑	鋼絲直徑 (mm)	外形尺寸 （長×寬×高）
ZHG-12	1850	PLC+人機界面+HMI	電氣控制 mechanical	Φ180	Φ0.2-Φ0.4	1890×1740×1635
ZHG-18	1850	PLC+人機界面+HMI	電氣控制 mechanical	Φ180	Φ0.2-Φ0.4	2730×1742×1635
