產品→ 鋼絲編織機系列

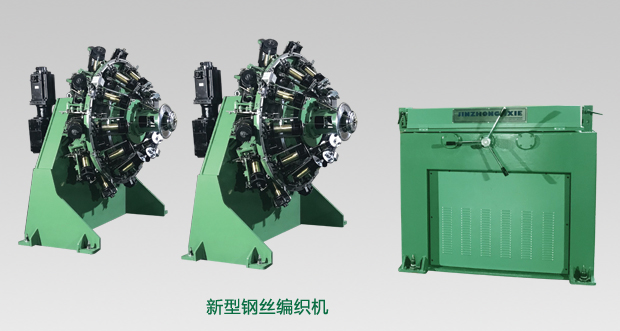

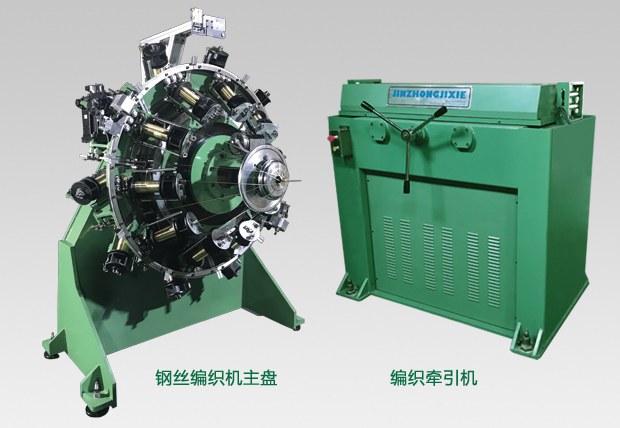

ZGB 系列數控高速直線鋼絲編織機





ZGB 系列數控高速直線鋼絲編織機
概述:

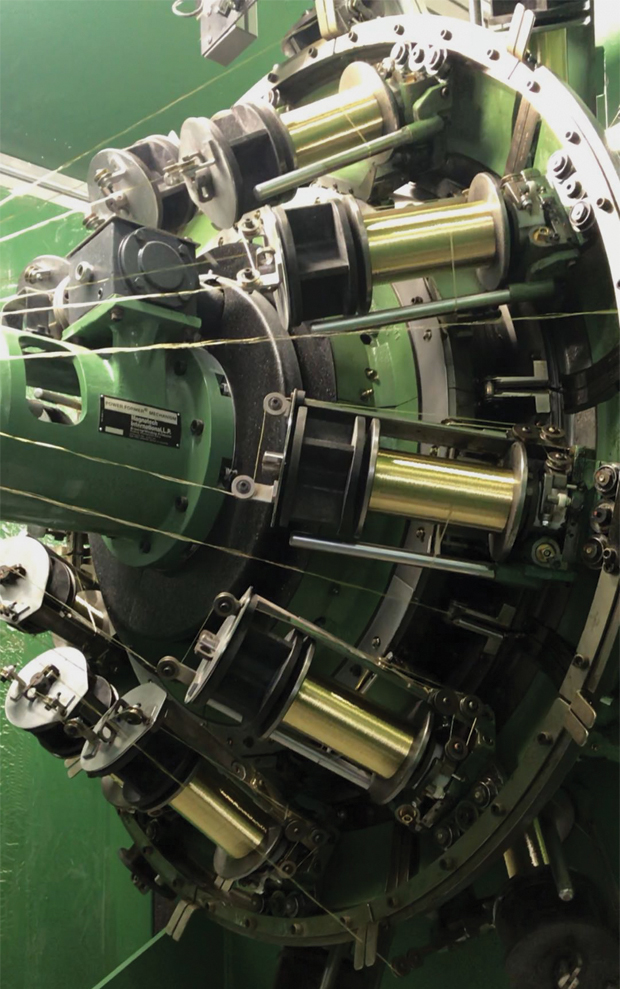

本機是我公司研發制造的一種新型鋼絲編織機,本機采用控制旋轉原理,錠子按圓形軌道做圓周直線運動,它突破了國內外傳統鋼絲編織 8 字交接原理,本機是具有技術專業科技含量高的一款新型鋼絲編織機。

ZGB 系列數控高速直線鋼絲編織機結構及特點:

1.本機采用控制式旋轉原理,錠子圓周直線運動,保障了放線漲力的穩定,提高了編織產品質量;
2.整形驅動機構設計,使編織更準確,提高了編織精度,大幅度的提高了編織質量;
3.采用錠子圓周直線運動設計,提高了錠子轉速,大幅度提高了生產效率;

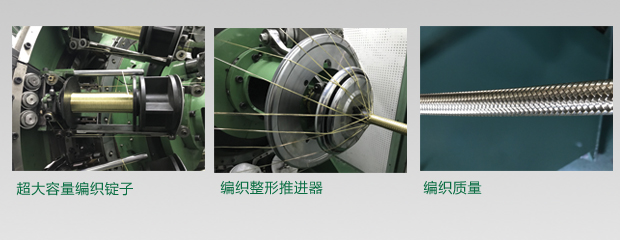

4.特大容線量,節省了鋼絲浪費,減少了換線頻率,提高了工作效率,降低了生產成本;

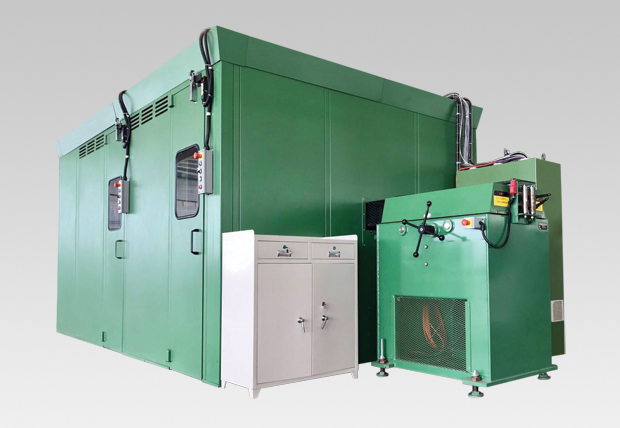

5.全封閉消音結構,保障了操作工人安全生產,優化了工作環境;
6.采用全自動數字化控制,提高了機械精度,降低了工人的操作技能,實現了一人操作多機的工作方式;
7.門控啟停報警功能;
8.斷線自動停車功能;
9.人機界面參數設置;
10.定長編織功能;
11.故障提示功能;
12.三色報警提示。

主要技術參數:
ZGB系列數控高速直線鋼絲編織機
產品型號
錠子最
大轉速
(r/min)
編織
節距
(mm)
最大編織
膠管徑
(mm)
中心
高度
(mm)
總功率
(kw)
編織
角度
線軸
容線量
(kg)
外形尺寸
(長×寬×高)
ZGB16-2S
90
15-70
Φ10
1311
18
54°44'
11.4
6433×2539×2590
ZGB20-2S
80
15-75
Φ13
1311
24
54°44'
13.3
6433×2539×2590
ZGB24-2S
68
15-90
Φ25
1311
24
54°44'
13.3
6433×2539×2590
ZGB36-2S
45
15-130
Φ32
1311
24
54°44'
13.3
6433×3055×2598
