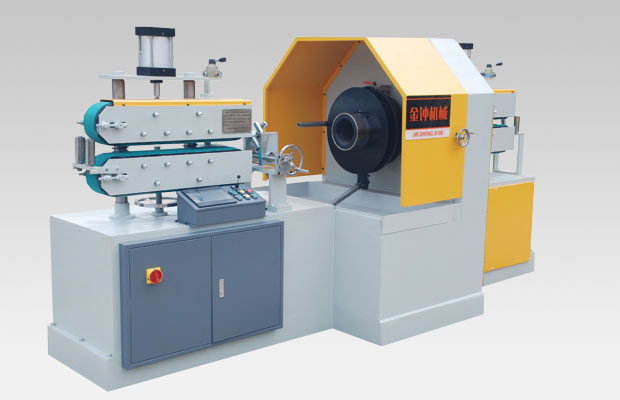

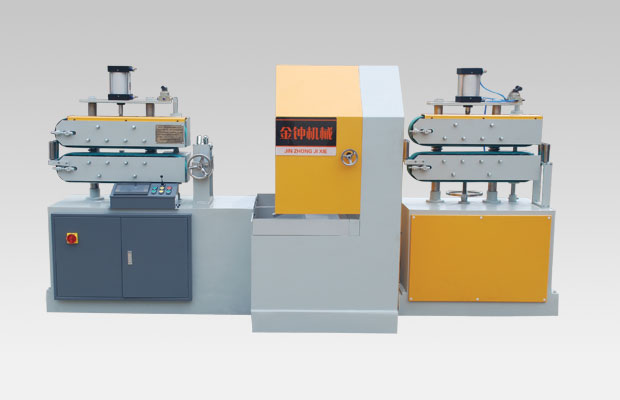

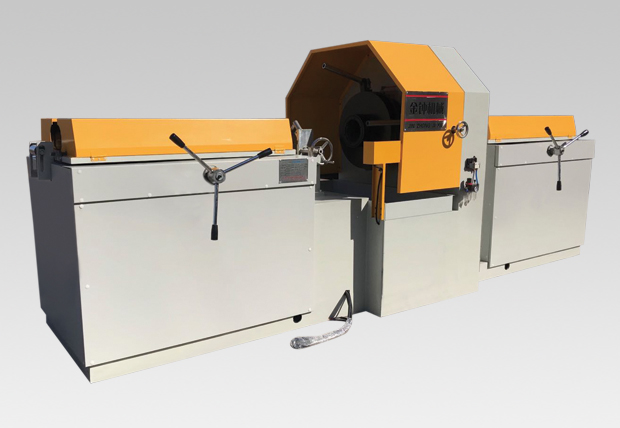

SCG 系列硬芯數控纏解水布機




SCG 系列硬芯數控纏解水布機
SCG系列硬芯數控纏解水布機結構及特點:

本機是我公司研發設計的新型數控纏解水布機,主要應用于鋼芯法膠管纏解水布使用。
1.本機采用全自動化(PLC+人機界面)大幅度的提高了工作效率,降低了員工操作技能;

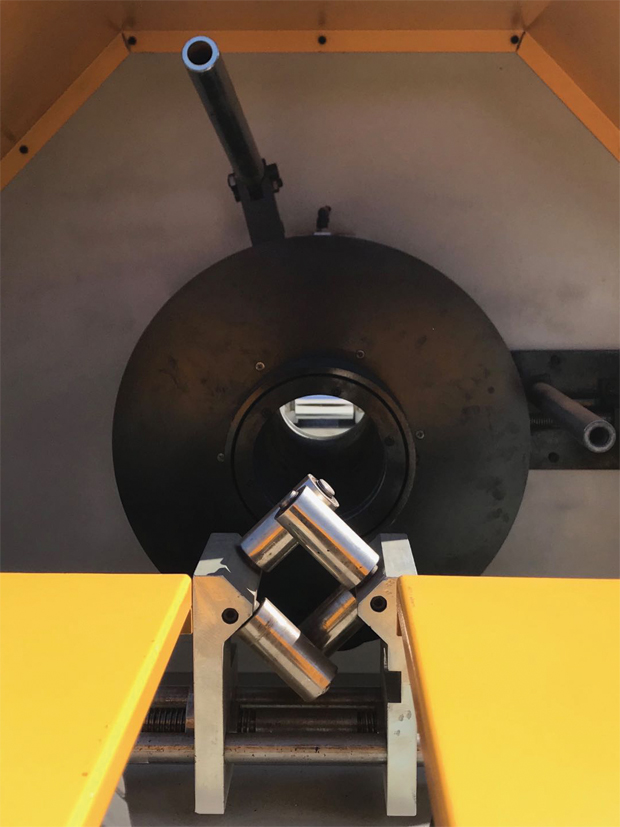

2.采用中心掛布結構,提高纏解布時的穩定性,并增加了裝布容量,提高了工作效率;
3.解布自動監控,自動調節功能;
4.故障檢測功能;
5.氣動壓緊功能(只適用于SCG-A系列)。

主要技術參數:
SCG系列硬芯數控纏解水布機
產品型號
中心高
(mm)
主軸
孔直徑
(mm)
控制
型式
主盤
轉速
(r/min)
牽引
結構
纏布范圍
(mm)
纏繞節距 (mm)
掛布
形式

電機功率
(kw)

外形尺寸
(長×寬×高)
SCG150-A
1050
Φ150
數控
450
立式
Φ10-Φ51
30~70
中心
7
3401×1150×1577
SCG150-B
1050
Φ150
數控
450
臥式
Φ10-Φ102
30~70
中心
7
4000×1150×1577
SCG350-B
1359
Φ350
數控
300
臥式
Φ76-Φ152
30~70
中心
11.5
55377×1480×2084
